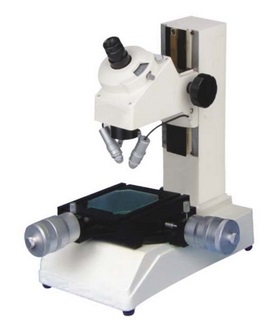

工具顯微鏡 STM505
工具顯微鏡 STM505 介紹：
? 廣泛應用于電子元件、精密模具、精密刀具、彈簧、塑膠、橡膠、油封止閥、照相機零件、汽車零件、PCB加工等領域。以二維測量為主，亦可做三維輔助測量。還能以目鏡標準片做比較測量。測量螺紋節距、外徑、牙角、尺形及切削刀具等工件的尺寸或對外形輪廓進行顯微放大測量，檢驗工件的表面狀況，測量角度、長度等。另外還可以作為觀察顯微鏡，用相對量測法檢查工件表面粗糙度等非接觸測量為目的的各種精密加工業。是計量室、實驗室以及生產車間不可缺少的計量檢測儀器之一。
技術參數：
型號
STM-505
貨號#
531-112
金屬臺面尺寸
96 x 96mm
玻璃臺面尺寸
152 x 152mm
工作臺行程
25 x 25mm
分辨率
Mechanic 2um
測量精度
≤5um
測量高度
115mm
測量重量
2kg
放大倍數
150X(?0.13mm) 目鏡15X+物鏡10X
放大倍數
20X(?6.5mm) 目鏡10X+物鏡2X
標準放大倍數
30X(?6.5mm) 目鏡15X+物鏡2X
標準工作距離
67mm
角度分辨率
單目目鏡（屈光度可調），傾斜30°
目鏡旋轉角度
范圍：360°；旋轉角度：1°
分度值
6′
分劃板
90°十字線分劃板
光源
鎢絲燈泡（24V/2W） ，照明光線
電源
AC90V-240V, 60Hz/50Hz
儀器尺寸(LxWxH)
210 x 333 x 391mm
包裝尺寸
415 x 315 x 420mm
毛重/凈重
18/14Kg
旋轉工作臺
CCD適配器
10X目鏡
5X物鏡
標準配置：
附件名稱
貨號#
附件名稱
貨號#
附件名稱
貨號#
15X目鏡
531-522
2X物鏡
531-602
機械微分頭
531-752
可選配置：
附件名稱
貨號#
附件名稱
貨號#
附件名稱
貨號#
10X目鏡
531-512
5X物鏡
531-612
10X物鏡
531-622
旋轉工作臺 RT0
581-501
25mm 加長塊
531-719
內置反射燈
531-822
