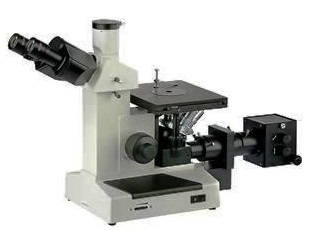

倒置金相顯微鏡 4XC
金相顯微鏡 4XC
普及型常規應用倒置金相顯微鏡
- 常規應用三目倒置金相顯微鏡
- 成像清溪,操作方便,配置完善
- 可升級圖像處理與分析系統
- 企業理化室和高等院校廣泛普及
技術參數
物目鏡和放大倍率
| 總放大倍率： | 100×-1250×,共8個放大倍率 |
| 物鏡： | 10×,20×,40×,100×油 |
| 物鏡轉換器： | 四孔滾珠內定位 |
| 寬視野目鏡： | WF10×/18mm,平場PL12.5×/16mm |
| 分劃目鏡： | 10×變焦,格值0.1mm,視度補償 |
| 測微尺C1： | 格值0.01/1mm |
規 格
| 雙目鏡筒： | 鉸鏈式,傾角30o,瞳距55-75mm,屈光度±5D可調 |
| 影像輸出： | 三目同步光學輸出,標準接口 |
| 機械載物臺： | 雙層200*152mm,同軸移動15*15mm,游標0.1mm |
| 載物盤： | 通光孔徑Φ10mm,Φ20mm,附試樣夾 |
|
調焦機構：
|
同軸粗微動,升降30mm,微調2μm,調焦定位松緊調節 |
| 同軸照明： | 明場柯勒照明,可變孔徑和視場光闌,鹵素燈6V/20W |
| 濾色片： | 黃/綠/藍/中性(插片式) |
| 同軸照明： | 明場柯勒照明,可變孔徑和視場光闌,鹵素燈6V/20W |
| 輸入功率： | AC220V/50Hz/30VA |
|
儀器包裝：
|
體積48*36*56Cm3,重量9kg
|
參數表
|
物鏡
|
總放大倍率
|
|||
|
放大倍率
|
數值孔徑NA
|
工作距離mm
|
目鏡10×
|
目鏡12.5×
|
|
10×
|
0.25
|
7.31
|
100×
|
125×
|
|
20×
|
0.40
|
3.28
|
200×
|
250×
|
|
40×
|
0.65
|
0.63
|
400×
|
500×
|
|
100×油
|
1.25
|
0.18
|
1000×
|
1250×
|
儀器成套性
| ⑴儀器主機 | ⑵目鏡筒 | ⑶標準接口 | ⑷物鏡目鏡 |
| ⑸分劃目鏡 | ⑹測微尺 | ⑺載物盤 | ⑻試樣夾 |
| ⑼濾色片 | ⑽合成浸油 | ⑾防塵罩蓋 | ⑿備用品 |
| ⒀光源燈箱 | ⒁隨機文件 |
選配件
| A. | 長工作距平場物鏡PLL：5×,50×,60×,80×,100×干 |
| B. | 顯微攝影攝像與圖像處理,金相圖像分析系統 |
| C. | 金相制樣設備：拋光機,預磨機,鑲嵌機,切割機及輔料等 |
