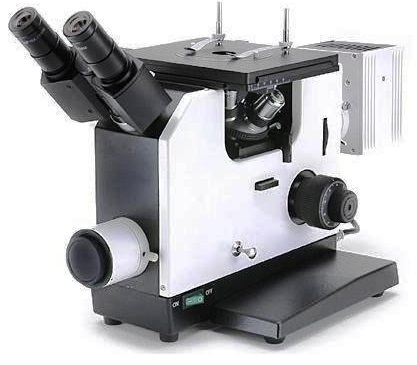

金相顯微鏡 DX60
臥式帶偏光倒置金相顯微鏡
- 經典型三目倒置金相顯微鏡
- 臥式設計,正向同步影像輸出
- 成像清溪,操作方便,配置完善
- 偏光裝置,雙支承載物臺帶轉盤
- 企業理化室和高等院校廣泛應用
技術參數
物目鏡和放大倍率
總放大倍率：
100×-1250×,共8個放大倍率
平場物鏡：
10×,20×,40×,100×油
物鏡轉換器：
四孔滾珠內定位
寬視野目鏡：
WF10×/18mm,平場PL12.5×/14mm
分劃目鏡：
10×變焦,格值0.1mm,視度補償
測微尺C1：
格值0.01/1mm
規 格
雙目鏡筒：
鉸鏈式,傾角45o,瞳距55-75mm,屈光度±5D可調
影像輸出：
正向同步光學輸出,同一立面觀察和攝影
機械載物臺：
雙支承180*155mm,同軸移動75*50mm,游標0.1mm
旋轉工作臺：
Φ100mm,任意360o,分度1/90o
載物盤：
通光孔徑Φ10mm,Φ20mm,Φ40mm,附試樣夾
調焦機構：
同軸粗微動,升降30mm,微調2μm,調焦定位和松緊調節
同軸照明：
明場柯勒照明,可變孔徑和視場光闌,鹵素燈6V/30W
偏光裝置：
插入式起偏和內置檢偏裝置
濾色片：
黃/綠/藍/中性(內置撥盤式)
輸入功率：
AC220V/50Hz/40VA
儀器包裝：
體積64*56*40Cm3,重量12.5kg
參數表
平場物鏡PL
總放大倍率
放大倍率
數值孔徑NA
工作距離mm
目鏡10×
目鏡12.5×
10×
0.25
9.02
100×
125×
20×
0.30
1.59
200×
250×
40×
0.65
0.57
400×
500×
100×油
1.25
0.69
1000×
1250×
儀器成套性
⑴儀器主機
⑵目鏡筒
⑶標準接口
⑷物鏡目鏡
⑸分劃目鏡
⑹測微尺
⑺載物盤
⑻旋轉平臺
⑼濾色片
⑽合成浸油
⑾防塵罩蓋
⑿備用品
⒀光源燈箱
⒁偏光裝置
⒂隨機文件
選配件
A.
長工作距平場物鏡PLL：50×,60×,80×,100×干
B.
顯微攝影攝像與圖像處理,金相圖像分析系統
C.
金相制樣設備：拋光機,預磨機,鑲嵌機,切割機及輔料等
