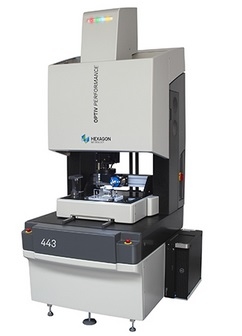

海克斯康影像測量儀 Optiv Performance
概述：
技術，是成功的基石。頂端的技術是OPTIV的核心， 從而為多樣化的產品應用提供了靈活性。Optiv Performance 系列，靈活、高可靠性復合式影像測量儀，可配備多種傳感器，滿足多任務測量需求。
-
光學傳感器 利用該傳感器策略，無需接觸那些精密的被測特征，避免采用機械接觸而引起變形。
-
高分辨率相機 非接觸式3D影像測量系統采用低噪音、無干擾的高分辨率和高清晰度CCD相機，實現圖像再現。
-
圖像處理 高性能和快速的圖像處理工具，影像自動對焦，輪廓快速掃描模式，擬合的程序及圖像和特征過濾功能適合在復雜的條件下配合光學傳感器策略。
-
光學鏡頭 自動變焦，固定光學倍率或的兩步變焦（2-step zoom）。
-
光照 可變，高對比度的同軸光，透射光，多段表面環形光。
-
白光傳感器（CWS） 高分辨率的測量傳感器實現在微米級范圍內的測量。工件表面反光是對光學測量的挑戰，而白光傳感器（CWS）是這種情況下的理想選擇：
對于圍觀結構的形狀或缺
對于反光表面的數字化（玻璃、拋光金屬等）
對于透明材料的數字化
-
觸發式觸發傳感器 觸發傳感器提供了探針更換架，可根據不同測量特征進行探針更換，而不需要重新校正。對于球體、椎體、圓柱體等三位特征和所有不能由光學測量識別的元素采用接觸式傳感器是適合的方案。工件只需一次裝夾，上表面采用光學傳感器測量，側面或下表面特征則使用接觸式測量。為了提高靈活性，接觸式傳感器可配置自動旋轉測座。
- 接觸式掃描傳感器 LSP-X1除了能夠進行標準的單點觸發測量，還可以進行高精度的連續掃描，實現高速、高精度尺寸與形狀測量，自定心等測量。
您可以根據您的需求選擇您感興趣的測量設備：
Optiv Performance 222/442/662/664/982
配置工業級黑白CCD相機
同軸光，投射光，多段表面環形光
靈活的光學鏡頭選擇：電動變焦鏡頭、固定倍率和的2-Step Zoom
多樣的傳感器，觸發式接觸測頭和測頭更換架，TTL同軸激光，CWS共聚焦白光傳感器，精密轉臺
配備 PC-DMIS Vision軟件
-整體花崗巖結構，穩定性好
|
型號 |
測量范圍 |
外形尺寸 |
|
Performace 222 |
250*200*200mm |
837*933*1650mm |
|
Performace 442 |
410*410*200mm |
910*1232*1633mm |
|
Performace 662 |
610*610*200mm |
1050*1612*1563mm |
|
Performace 664 |
600*600*400mm |
1110*1540*2300mm |
|
Performace 982 |
920*800*200mm |
1470*2234*1779mm |
|
Performace 12.08.02 |
1200*800*200mm |
1838*2180*1510mm |
|
Performace 12.10.02 |
1200*1000*200mm |
1838*2380*1510mm |
|
Performace 12.15.02 |
1200*1500*200mm |
1838*2380*1510mm |
-具雙Z軸設計，不同傳感器的應用更加靈活、方便，廣泛應用于注塑、模具、汽車零部件等行業
-花崗巖基座，活動工作臺結構
|
型號 |
測量范圍 |
外形尺寸 |
|
Performance 2Z443 |
400*400*300/270*400*300mm（2Z） |
1135*1190*1150mm |
